新一代并行存储技术

体系架构

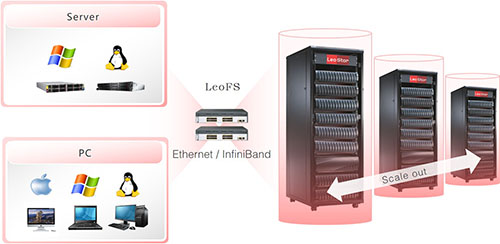

LeoStor认为，应用是文件的应用，而非块设备的应用，块设备只是文件应用的中间状态，是传统单机应用的技术产物。因此，LeoStor首先做了一层高性能的LeoFS全局并行文件系统，然后在此上架构存储应用协议。LeoStor通过“Virtual Block File”（VBF）技术支持块设备，即vSAN技术，VBF就是保存在LeoFS上的一组文件，按照目录划分，每个块设备一组文件。在对比测试中，2U12 SATA机械盘配置，其性能超过国外专业存储厂商的中端型号的存储阵列设备。

将数据“切片”或做“副本”，并保存在不同的存储节点的不同硬盘上，这就是“分布式”的概念，这些数据称为“对象数据”；有些分布式基于“局域网”的设计，比如LeoStor，Ceph，有些基于广域网的设计，比如IPFS，局域网产品追求绝对的性能和可靠性，广域网产品追求数据的可用性。

无论哪种分布式技术，都必须有元数据存储或对元数据的索引算法，否则就无法找到对象数据。一般有2种技术，其一，元数据（对象索引值）+哈希索引算法，其二，元数据（HASH配置方案）+哈希索引，第一种多用在全局文件系统上，比如LeoStor和IPFS，第二种多用在块设备系统上，如Ceph。

LeoFS主机客户端获得文件数据大致分成以下几个步骤：

1. 从MDS元数据节点处获得文件切片定位信息，包括OSS存储节点的IP地址和硬盘ID号；
2. 根据定位信息，直接向所有相关OSS存储节点并发请求数据；
3. 在主机客户端组装数据，通过操作系统的文件POSIX接口提供给上层应用；

LeoFS通过哈希算法快速定位文件的MDS节点元数据位置，并通过文件切片的节点和硬盘信息，快速定位OSS节点，系统采用连接池技术，确保每个请求快速响应。

读写机制

LeoFS是符合POSIX文件标准的全局文件系统，其输出共享目录供应用程序使用，客户端应用程序无需二次开发，可直接挂载该目录使用；系统不限制接入共享目录的客户端数量，内置符合POSIX标准的高效文件锁，支持对同一文件的多读多写。

LeoStor有智能小文件聚集技术，可将KB级小文件聚合成MB级大文件，LeoFS切片大小为64K~512MB，系统智能调整数据，切片数据符合LeoRaid规则。当文件不小于N*64MB时，N*64MB的整数倍按照64MB切成N片，生成校验位进行存储，余数切成N片，生成校验位进行存储；当文件小于N*64MB时，文件切成N个切片，再生成校验位进行存储；副本模式亦然，小于64MB直接存储，大于64MB的，64MB的整数倍都按照64MB进行切片，余数作为一个切片进行存储。

目录数据保存在元数据节点中，文件数据保存在存储节点中；新建文件时，客户端通过负载均衡算法，定位一组任务较轻和数据量较少的元数据节点；写数据时，客户端发送Block申请给元数据，根据元数据返回相关的存储节点值，将数据直接发送给存储节点；读数据时，客户端向所有元数据节点发送定位请求，系统有且只有一台返回定位数据，客户端获得定位数据后，向相关的存储节点请求数据。

存储服务

通过“弹性存储”与“应用协议”分层模式，让LeoStor有更强的生命力和更广的应用场景。LeoFS解决高性能、高可靠的弹性存储管理，存储应用协议解决应用场景，通过存储节点融合部署架构，可轻易构建出包含“文件存储”、“对象存储”和“块存储”等高性能统一存储系统，并在日后使用中，用户亦可以自由增加存储协议，提升存储的生命周期，同时，使用LeoStor LTM/GTM负载均衡模块，可构造出高并发和高可靠的存储服务。

Linux、Mac OS可通过mount命令挂载LeoFS，Windows可通过驱动器或目录方式挂载LeoFS，所挂载的路径可以任意指定，但要遵从业务数据的安全管理规范，避免一些应用看到过多的目录或数据。挂载路径均遵循“集群名称”>>“分层存储”>>“存储类型”>>“应用数据”等多级目录进行管理，规范的数据管理是数据灾备、数据复制的保障！

数据访问安全

“存储越界”和“非法访问”是存储系统访问最关键的问题。LeoFS通过目录硬配额方式，管理数据越界，当业务在该目录下保存的数据超过配额时，哪怕多一个字节，应用程序会返回标准的POSIX写文件错误；LeoFS可为每个挂载目录的主机客户端设置对该目录数据的读、写、删、查询、链接、重命名、追加写的文件权限，以防止非法访问；同时，可以设定目录的“WORM”权限，确保超级管理员也无超出的读写删的权限，确保数据访问安全。

使用主机权限管理的实际部署案例：某门户网站防止网页内容篡改配置，1台内容管理服务器，4台Web应用服务器，位于不同网段，采用虚拟机部署，5台设备均可看到同一Web目录，其中在LeoStor管理界面上，将内容管理服务器主机配置成“全部权限”，其余4台Web主机配置成“只读”权限，这样，即使黑客攻入Web服务器中，也无法修改网页内容。

SSD加速

竞品多采用SSD加速的方式，以提升系统的读写带宽，LeoStor拥有优异的并行架构和数据调度算法，无需采用SSD硬盘加速，就可以超越有缓存的竞品，4U36盘位SATA机械盘设备，单节点即可输出2GB/s的共享文件带宽，而且每加一个节点或一块硬盘，系统性能都能线性增加，在众多案例的售前测试和实际使用中，LeoStor均显著优越Ceph系产品；LeoStor在项目立项阶段通过部署的硬盘个数，就能预期系统的实际输出带宽，也可以通过需要多大带宽，来反向推出需要多少块硬盘，让投资更准确。

SSD缓存加速多使用Linux bcache方案，缓存盘为SATA SSD和U.2 NVME SSD。bcache支持三种缓存模式：Writeback（先缓后存）、Writethrough（同时写）和Writearound（写存读缓）；对于Writeback，如果是密集写入，而因SSD盘故障无法回写到存储盘中，则数据丢失概率增加，是应用风险所在；对于Writethrough，从木桶理论分析，没有任何部署意义；对于Writearound，读可以达到加速目的，但写依然慢速。

因此，LeoStor的“直接落盘”存储机制，在实际案例中起到“数据安全”最强有力地保障。

---
